Panneau Sécuriser les bouteilles de gaz M046 – ISO 7010 (REFN946)

Panneau Sécuriser les bouteilles de gaz M046 – ISO 7010

Le panneau M046 « Sécuriser les bouteilles de gaz » est un signal d'obligation indiquant que les bouteilles de gaz doivent être correctement arrimées afin d'éviter leur chute ou leur déplacement accidentel. Il rappelle une mesure essentielle de sécurité lors du stockage et de l'utilisation de gaz sous pression.

Conforme au pictogramme ISO 7010 M046, ce panneau convient aux ateliers de soudage, laboratoires, établissements de santé, industries, locaux techniques et zones de stockage de bouteilles de gaz. Il contribue à protéger les personnes contre les conséquences d'une bouteille renversée ou endommagée.

Que signifie le pictogramme ISO 7010 M046 ?

La signification normalisée du M046 est « Sécuriser les bouteilles de gaz » (« Secure gas cylinders »). Il impose de maintenir les bouteilles au moyen d'un dispositif de retenue adapté afin d'empêcher leur basculement ou leur chute.

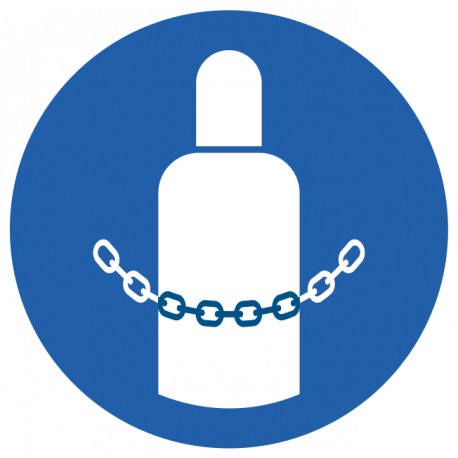

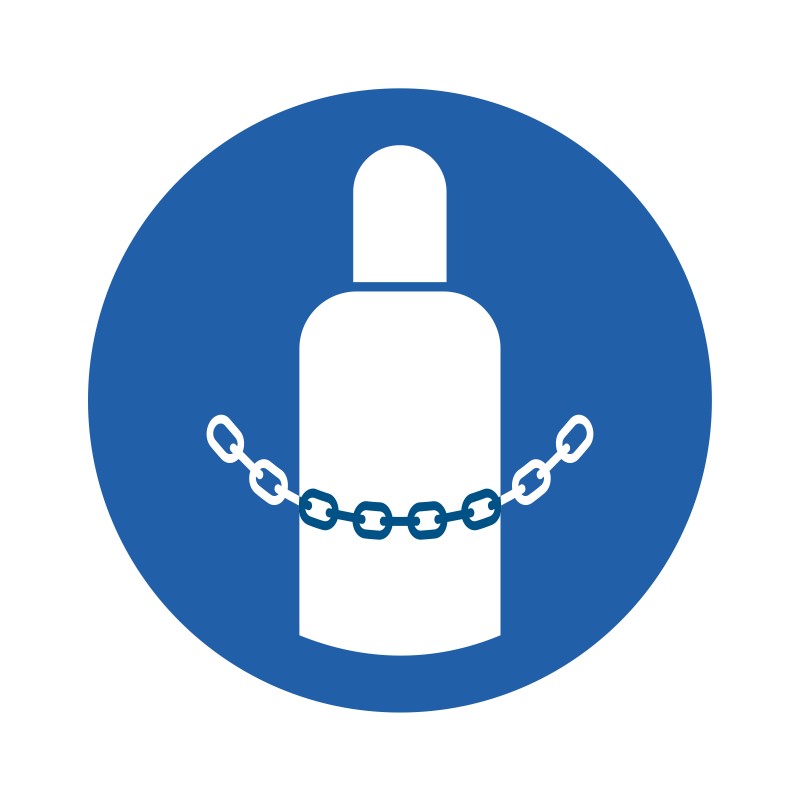

Le pictogramme représente la partie supérieure d'une bouteille de gaz maintenue par une chaîne. Le dessin blanc apparaît dans un cercle bleu, caractéristique des signaux d'obligation ISO 7010.

La consigne concerne notamment l'utilisation de chaînes, sangles, supports ou dispositifs d'arrimage spécialement adaptés aux bouteilles, conformément aux instructions applicables.

Le M046 ne signifie pas simplement qu'il faut placer les bouteilles dans un espace réservé. Il impose de les immobiliser efficacement pour prévenir les déplacements dangereux.

Quand utiliser le panneau M046 ?

Le M046 doit être installé lorsque l'arrimage des bouteilles de gaz constitue une consigne obligatoire. Il est particulièrement utile dans les espaces où les bouteilles peuvent être heurtées, déplacées ou manipulées régulièrement.

Pourquoi sécuriser les bouteilles de gaz ?

Une bouteille de gaz sous pression présente des risques importants en cas de chute, choc ou détérioration de son robinet.

Une bouteille qui bascule peut provoquer un écrasement des pieds ou des membres. Si le robinet ou le raccord est endommagé, une fuite de gaz peut également se produire.

Selon la nature du gaz, les conséquences possibles comprennent l'asphyxie, l'intoxication, l'incendie ou l'explosion. Une libération brutale de gaz sous pression peut aussi entraîner un mouvement incontrôlé de la bouteille.

L'arrimage permet de maintenir la bouteille stable et de réduire les risques liés à son renversement accidentel.

Attention : une chaîne ou une sangle ne remplace pas les autres précautions nécessaires. Les bouteilles doivent être utilisées et stockées conformément aux instructions du fournisseur, avec des dispositifs de retenue adaptés et en respectant les règles de compatibilité des gaz.

Les opérations de transport ou de manutention nécessitent également des équipements et procédures appropriés. Une bouteille ne doit pas être déplacée en la tirant par son robinet ou son détendeur.

M046 et W029 : quelles différences ?

Le M046 signifie « Sécuriser les bouteilles de gaz ». Il impose une action précise : arrimer les bouteilles pour éviter leur chute.

Le W029 signifie « Attention, bouteilles de gaz ». Il avertit de la présence de bouteilles de gaz et des dangers qui peuvent leur être associés.

Un pictogramme de danger GHS04 identifie quant à lui les gaz sous pression dans le cadre de la classification et de l'étiquetage des produits chimiques, lorsque cette classification s'applique.

Ces signalisations sont complémentaires. Le W029 avertit d'un danger, le M046 impose l'arrimage et le GHS04 concerne l'identification du danger du produit. Le panneau M046 ne remplace pas l'étiquetage réglementaire des bouteilles.

Exemples d'utilisation du panneau M046

• Ateliers de soudage : rappeler l'arrimage des bouteilles d'oxygène, d'argon ou d'autres gaz utilisés pour les opérations de soudage.
• Laboratoires : sécuriser les bouteilles alimentant les appareils d'analyse et les installations expérimentales.
• Industries : signaler l'obligation de fixer les bouteilles de gaz utilisées sur les lignes de production.
• Établissements de santé : rappeler la stabilisation des bouteilles de gaz médicaux dans les espaces adaptés.
• Zones de stockage : imposer l'utilisation de chaînes ou de supports appropriés pour prévenir les renversements.

Norme ISO 7010 et réglementation

La norme ISO 7010 harmonise les symboles graphiques de sécurité. Le code M046 correspond au signal « Sécuriser les bouteilles de gaz ».

La documentation ISO précise que sa fonction est de signaler l'obligation d'arrimer les bouteilles de gaz. Les dangers visés comprennent la chute d'une bouteille provoquant un écrasement, une explosion ou une libération de gaz.

Elle prévoit un texte complémentaire pour améliorer la compréhension du M046, sauf lorsque le signal est accompagné de manuels, d'instructions ou d'une formation appropriés. Une mention telle que « Arrimer les bouteilles de gaz » permet de préciser la consigne.

En France, la signalisation de santé et de sécurité au travail est notamment encadrée par l'arrêté du 4 novembre 1993. Les panneaux d'obligation sont de forme ronde, avec un pictogramme blanc sur fond bleu.

Le M046 complète les mesures de prévention relatives au stockage, à la manutention et à l'utilisation des gaz sous pression. Il ne remplace ni les dispositifs physiques d'arrimage, ni les instructions des fournisseurs, ni les mesures de ventilation et de prévention adaptées aux gaz présents.

Choisir le format, le support et l'utilisation

Comment choisir la taille du panneau M046 ?

Ces dimensions sont des repères pratiques de signalétique et non des distances réglementaires de lecture. Le format doit être adapté à l'emplacement, à la distance d'observation et à l'éclairage.

Quel support choisir ?

Utilisation intérieure ou extérieure ?

Ces durées sont indicatives et dépendent du support, de la pose, de l'environnement, de l'exposition et de l'entretien. Pour une installation extérieure particulièrement exposée, un film de lamination peut être proposé sur devis.

Où et comment installer le panneau M046 ?

• Installer le pictogramme à proximité des supports, racks ou emplacements réservés aux bouteilles de gaz.
• Le positionner à hauteur visible pour les opérateurs avant la mise en place ou l'utilisation des bouteilles.
• Prévoir un rappel à l'entrée des zones de stockage où l'arrimage est obligatoire.
• Ajouter une mention telle que « Arrimer les bouteilles de gaz » pour expliciter l'obligation.
• Maintenir le panneau propre et lisible, sans masquer les étiquettes des bouteilles ni gêner l'accès aux robinets et aux dispositifs de sécurité.

Le M046 peut être associé au panneau d'avertissement W029 « Attention, bouteilles de gaz » et aux consignes propres aux gaz stockés. La signalisation doit accompagner des dispositifs d'arrimage réellement disponibles, adaptés et correctement utilisés.

Questions fréquentes sur le pictogramme M046

Que signifie le panneau M046 ?

Le M046 signifie « Sécuriser les bouteilles de gaz ». Il impose de les arrimer afin d'éviter leur chute ou leur déplacement accidentel.

Comment sécuriser une bouteille de gaz ?

Il faut utiliser un dispositif de retenue adapté, tel qu'une chaîne, une sangle ou un support prévu pour les bouteilles, conformément aux consignes de stockage et d'utilisation.

Où installer le panneau M046 ?

Il convient aux zones de stockage de bouteilles de gaz, ateliers de soudage, laboratoires, locaux techniques et installations industrielles.

Quelle différence entre M046 et W029 ?

Le M046 impose l'arrimage des bouteilles, tandis que le W029 avertit de leur présence et des dangers associés. Les deux panneaux peuvent être utilisés ensemble.

Faut-il ajouter un texte au pictogramme M046 ?

La documentation ISO prévoit un texte complémentaire pour améliorer sa compréhension, sauf lorsque des manuels, instructions ou formations appropriés accompagnent le signal.
