Panneau Utiliser la passerelle obligatoire M023 – ISO 7010

Panneau Utiliser la passerelle obligatoire M023 – ISO 7010

Le panneau M023 « Utiliser la passerelle » est un signal d'obligation indiquant que les piétons doivent emprunter une passerelle aménagée pour franchir une zone ou un obstacle dangereux. Il permet de matérialiser un itinéraire de circulation obligatoire et de limiter les accidents liés aux traversées non sécurisées.

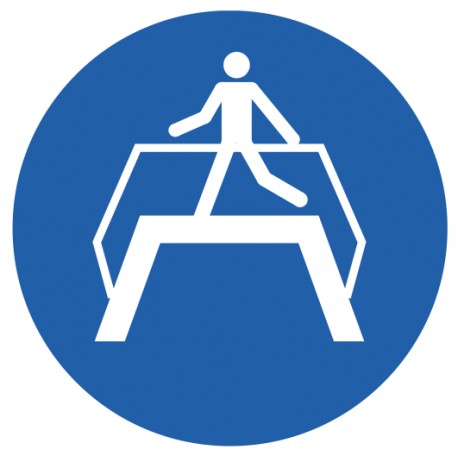

Conforme au pictogramme ISO 7010 M023, ce panneau représente une personne marchant sur une passerelle, en blanc sur fond bleu. Il convient notamment aux sites industriels, entrepôts logistiques, chantiers, plateformes techniques et installations de manutention où un passage piéton surélevé est prévu.

Que signifie le pictogramme ISO 7010 M023 ?

La signification normalisée du M023 est « Utiliser la passerelle » (« Use footbridge »). Il indique qu'une passerelle doit être empruntée pour éviter de traverser directement une zone présentant des risques.

Le symbole représente une silhouette humaine marchant sur une passerelle surélevée. Il est présenté dans un cercle bleu avec un pictogramme blanc, conformément aux caractéristiques des signaux d'obligation ISO 7010.

Le M023 concerne un cheminement piéton aménagé. Il ne désigne pas une simple passerelle technique réservée à la maintenance, sauf si celle-ci constitue effectivement le passage prévu et autorisé pour les personnes concernées.

Quand utiliser le panneau M023 ?

Le M023 doit être utilisé lorsqu'une passerelle accessible et adaptée constitue le cheminement obligatoire. Son emplacement doit permettre aux personnes d'identifier clairement le passage à emprunter.

Pourquoi utiliser une passerelle piétonne ?

La traversée directe d'une zone industrielle peut exposer les personnes à des véhicules en mouvement, convoyeurs, obstacles, ouvertures au sol ou différences de niveau.

Une passerelle correctement conçue permet de séparer les piétons de certaines zones dangereuses et de franchir les obstacles par un itinéraire prévu à cet effet. Elle contribue ainsi à réduire les risques de heurt, de trébuchement et de chute.

Le panneau M023 rappelle que ce cheminement doit être utilisé plutôt qu'un raccourci potentiellement dangereux.

La signalisation ne remplace toutefois pas une passerelle en bon état, suffisamment résistante, dotée des protections collectives nécessaires et régulièrement contrôlée. Les conditions d'accès doivent également être adaptées aux utilisateurs.

M023, M012 et signalisation de circulation piétonne : quelles différences ?

Le M023 impose spécifiquement l'utilisation d'une passerelle pour franchir un obstacle ou éviter une zone dangereuse.

Le M012 signifie « Utiliser la main courante ». Il impose de tenir une rampe, notamment dans les escaliers ou sur certains équipements de circulation.

Un panneau de cheminement piéton obligatoire indique quant à lui un itinéraire réservé ou imposé aux piétons, sans nécessairement désigner une passerelle.

Ces signalisations peuvent être complémentaires. Sur une passerelle comportant des escaliers, le M023 peut indiquer le passage obligatoire tandis que le M012 rappelle l'utilisation de la main courante.

Exemples d'utilisation du panneau M023

• Entrepôts logistiques : diriger les salariés vers une passerelle évitant une voie fréquentée par les chariots élévateurs.
• Usines : imposer le franchissement des convoyeurs par un passage piéton surélevé.
• Chantiers BTP : rappeler l'utilisation d'une passerelle aménagée au-dessus d'une excavation.
• Sites de production : signaler les itinéraires permettant d'éviter les équipements et obstacles au sol.
• Installations portuaires ou techniques : orienter les intervenants vers les passages piétons sécurisés prévus par le site.

Norme ISO 7010 et réglementation

La norme ISO 7010 harmonise les symboles graphiques de sécurité. Le code M023 correspond au signal « Utiliser la passerelle ».

La documentation ISO précise que ce pictogramme vise à faire emprunter une passerelle afin d'éviter les zones dangereuses, notamment en présence de véhicules en mouvement, d'obstacles ou de risques de trébuchement et de chute.

Elle prévoit un texte complémentaire pour améliorer la compréhension du M023, sauf lorsque le signal est accompagné de manuels, d'instructions ou d'une formation appropriés. La mention « Utiliser la passerelle » permet d'expliciter la consigne.

En France, la signalisation de santé et de sécurité au travail est notamment encadrée par l'arrêté du 4 novembre 1993. Les panneaux d'obligation sont de forme ronde, avec un pictogramme blanc sur fond bleu.

Le M023 complète les mesures d'organisation des circulations, de séparation des flux et de prévention des chutes. Son utilisation dépend des risques identifiés et des cheminements définis sur le site.

Choisir le format, le support et l'utilisation

Comment choisir la taille du panneau M023 ?

Ces dimensions sont des repères pratiques de signalétique et non des distances réglementaires de lecture. Le format doit être adapté à l'emplacement, à la distance d'observation et à l'éclairage.

Quel support choisir ?

Utilisation intérieure ou extérieure ?

Ces durées sont indicatives et dépendent du support, de la pose, de l'environnement, de l'exposition et de l'entretien. Pour une installation extérieure particulièrement exposée, un film de lamination peut être proposé sur devis.

Où et comment installer le panneau M023 ?

• Installer le pictogramme avant l'accès à la passerelle, afin que les piétons identifient le passage obligatoire.
• Prévoir une signalisation à chaque extrémité lorsque la passerelle est empruntée dans les deux sens.
• Placer un rappel aux endroits où les piétons pourraient être tentés de traverser directement une zone dangereuse.
• Choisir un emplacement visible, suffisamment éclairé et non masqué par les équipements ou les marchandises.
• Maintenir le panneau propre, lisible et en bon état, notamment dans les environnements industriels poussiéreux.

Le M023 peut être complété par des barrières, un balisage de cheminement et des panneaux d'interdiction d'accès aux zones dangereuses. La signalisation doit orienter les piétons vers une passerelle réellement accessible, sécurisée et adaptée à leur circulation.

Questions fréquentes sur le pictogramme M023

Que signifie le panneau M023 ?

Le M023 signifie « Utiliser la passerelle ». Il impose aux piétons d'emprunter le passage aménagé pour éviter une zone dangereuse.

Où installer le panneau M023 ?

Il convient aux entrées de passerelles piétonnes, entrepôts, usines, chantiers et installations industrielles où un franchissement sécurisé est obligatoire.

Quelle différence entre M023 et M012 ?

Le M023 impose l'utilisation d'une passerelle, tandis que le M012 impose de tenir la main courante.

Faut-il ajouter un texte au pictogramme M023 ?

La documentation ISO prévoit un texte complémentaire pour améliorer sa compréhension, sauf lorsque des manuels, des instructions ou une formation appropriés accompagnent le signal.

Le panneau M023 remplace-t-il les protections de la passerelle ?

Non. Il ne remplace ni les garde-corps, ni la résistance structurelle, ni l'entretien, ni les autres dispositifs de sécurité nécessaires à une circulation piétonne sûre.
