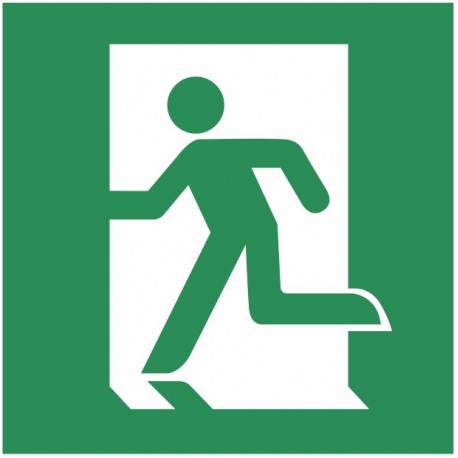

Panneau Sortie de secours gauche E001 – ISO 7010 (REFZ279)

Panneau Sortie de secours gauche E001 – ISO 7010

Le panneau Sortie de secours gauche E001 permet d’identifier un chemin d’évacuation vers un lieu sûr. Conforme au pictogramme de sécurité ISO 7010, il représente une personne se déplaçant vers la gauche à travers une ouverture et constitue l’un des symboles essentiels de la signalisation d’évacuation.

Cette signalisation convient notamment aux entreprises, ERP, bureaux, établissements scolaires, ateliers, entrepôts, industries et bâtiments publics. Installé de manière cohérente avec le cheminement réel, le E001 aide les occupants à identifier rapidement la voie permettant de rejoindre un lieu sûr en situation d’urgence.

Que signifie le pictogramme ISO 7010 E001 ?

Le pictogramme ISO 7010 E001 correspond à « Sortie de secours (gauche) ». Sa fonction normalisée est d’indiquer un chemin d’évacuation vers un lieu sûr.

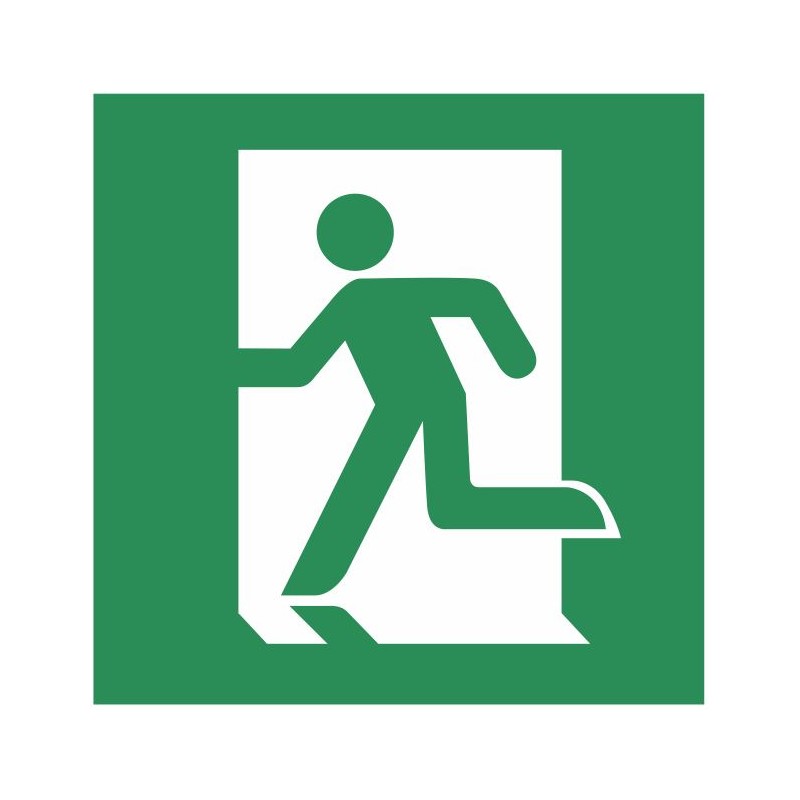

Le symbole représente une silhouette humaine se déplaçant vers la gauche à travers une ouverture. Il est présenté en blanc sur un fond vert, caractéristique des signaux de condition de sécurité, d’évacuation et de secours.

Le sens gauche du personnage distingue le E001 du E002, orienté vers la droite. Pour fournir une indication directionnelle précise le long d’un cheminement, le pictogramme peut être associé à une flèche directionnelle complémentaire adaptée à la configuration des lieux.

Quand utiliser le panneau E001 ?

Le panneau doit toujours correspondre au cheminement réel prévu pour l’évacuation. Son orientation, son emplacement et les éventuelles flèches complémentaires doivent éviter toute interprétation ambiguë.

Pourquoi signaler clairement les chemins d’évacuation ?

En situation d’urgence, les occupants doivent pouvoir identifier rapidement la voie permettant de quitter une zone dangereuse et de rejoindre un lieu sûr. Une signalisation cohérente réduit les hésitations, notamment pour les visiteurs ou les personnes qui connaissent peu le bâtiment.

Le E001 fournit un repère visuel harmonisé pouvant être reconnu indépendamment de la langue. Sa couleur verte le distingue notamment des panneaux rouges relatifs aux équipements incendie et des panneaux jaunes d’avertissement.

La signalisation doit rester cohérente sur l’ensemble du parcours : un panneau mal orienté, masqué ou placé au mauvais endroit peut au contraire créer une confusion pendant l’évacuation.

E001 et E002 : quelle différence ?

Le E001 représente une personne se dirigeant vers la gauche à travers une ouverture. Le E002 utilise le pictogramme inversé, avec une personne se dirigeant vers la droite.

Ces pictogrammes peuvent être complétés par une flèche directionnelle blanche sur fond vert lorsqu’il faut préciser le sens du cheminement. La flèche doit être choisie et orientée en fonction du parcours réel vers la sortie ou le lieu sûr.

Exemples d’utilisation du panneau E001

• Au-dessus d’une issue : identifier une sortie de secours correspondant à l’orientation du pictogramme.
• Dans un couloir : participer au balisage du cheminement d’évacuation.
• À une intersection : être associé à une indication directionnelle pour préciser le parcours.
• Dans un ERP : faciliter l’identification des voies d’évacuation par le public.
• Dans un atelier ou un entrepôt : rendre le chemin vers une issue facilement identifiable depuis les zones de travail.
• Dans des bureaux : assurer la continuité visuelle du parcours d’évacuation.

Norme ISO 7010 et réglementation

La norme ISO 7010 harmonise les symboles graphiques de sécurité. Le code E001 correspond à la sortie de secours côté gauche et sa fonction est d’indiquer un chemin d’évacuation vers un lieu sûr.

En France, l’arrêté du 4 novembre 1993 relatif à la signalisation de sécurité et de santé au travail prévoit qu’une signalisation balise les cheminements empruntés par le personnel pour l’évacuation vers la sortie la plus rapprochée. Les dégagements réglementaires qui ne servent pas habituellement de passage pendant le travail doivent également comporter un panneau additionnel portant la mention « Sortie de secours ».

Les panneaux de sauvetage et de secours sont de forme rectangulaire ou carrée et utilisent un pictogramme blanc sur fond vert. Leur emplacement doit assurer une bonne visibilité et permettre de comprendre le cheminement à suivre.

Pour le E001, la documentation ISO indique qu’un texte supplémentaire doit être utilisé pour augmenter la compréhension, sauf lorsque le sens du signal est expliqué par des manuels, des instructions ou une formation. Une flèche supplémentaire blanche sur fond vert peut également être associée au pictogramme pour fournir l’information directionnelle nécessaire.

Choisir le format, le support et l’utilisation

Comment choisir la taille du panneau E001 ?

ABC Signalétique propose cette référence en dimensions de 3 à 40 cm. Le format doit être choisi selon la distance d’observation, la configuration des lieux et les obstacles éventuels. Ces indications sont des conseils pratiques et non des distances réglementaires de lecture.

Quel support choisir ?

Utilisation intérieure ou extérieure ?

Ces durées sont indicatives et dépendent du support, de la pose, de l’environnement, de l’exposition et de l’entretien. Pour une installation extérieure particulièrement exposée, un film de lamination peut être proposé sur devis.

Où et comment installer le panneau E001 ?

• Installer le panneau à proximité de l’issue ou sur le cheminement d’évacuation concerné.
• Choisir une position visible depuis les principales zones de circulation.
• Utiliser une flèche complémentaire lorsque la direction du parcours doit être précisée.
• Éviter tout emplacement pouvant créer une ambiguïté sur l’issue ou la direction à suivre.
• Adapter le format à la distance depuis laquelle la signalisation doit être repérée.
• Maintenir le panneau propre, visible et lisible.

L’objectif est de créer un balisage continu, cohérent et facilement identifiable jusqu’à un lieu sûr. La signalisation doit être vérifiée dans les conditions réelles de circulation afin que chaque changement de direction puisse être compris sans hésitation.

Questions fréquentes sur le pictogramme E001

Que signifie le pictogramme E001 ?

Le E001 correspond à la sortie de secours côté gauche et indique un chemin d’évacuation permettant de rejoindre un lieu sûr.

Quelle différence entre E001 et E002 ?

Le E001 représente le personnage se dirigeant vers la gauche, tandis que le E002 utilise le pictogramme inversé vers la droite.

Faut-il ajouter une flèche au panneau E001 ?

Une flèche directionnelle complémentaire doit être utilisée lorsque cela est nécessaire pour indiquer précisément la direction du cheminement.

Où installer le panneau E001 ?

Il peut être installé au niveau d’une issue ou le long d’un cheminement d’évacuation, selon la configuration réelle du bâtiment.

Quelles dimensions sont disponibles ?

Cette référence ABC Signalétique est proposée de 3 à 40 cm, en autocollant, PVC ou aluminium.
