Panneau Mise à la terre obligatoire M005 – ISO 7010

Panneau Mise à la terre obligatoire M005 – ISO 7010

Le panneau M005 « Mise à la terre obligatoire » est un signal d’obligation destiné à indiquer qu’une borne de terre doit être raccordée à la terre. Il permet de rendre clairement visible une opération de sécurité requise avant l’utilisation d’un équipement ou la réalisation d’une opération pour laquelle cette mise à la terre est prévue.

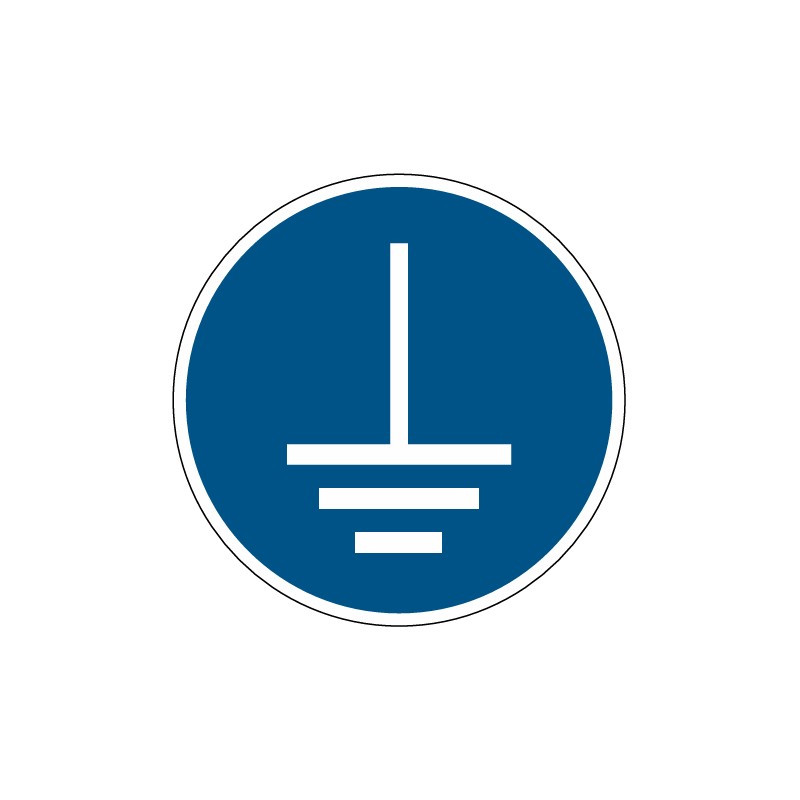

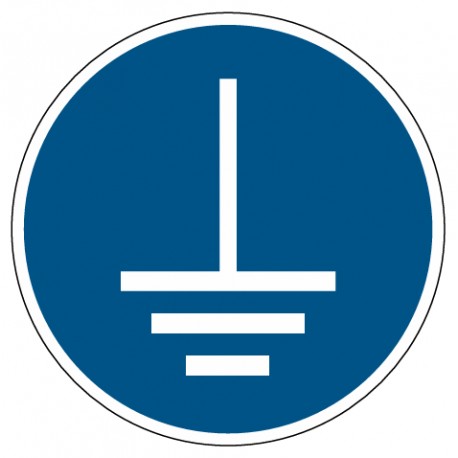

Conforme au pictogramme ISO 7010 M005, ce panneau représente le symbole de mise à la terre en blanc sur fond bleu. Il peut notamment être installé à proximité d’un point de raccordement, d’un équipement électrique ou d’une installation nécessitant une liaison à la terre.

Que signifie le pictogramme ISO 7010 M005 ?

La signification normalisée du M005 est « Raccorder une borne de terre à la terre » (« Connect an earth terminal to the ground »). Il s’agit donc d’un signal d’action obligatoire et non d’un simple repérage d’une borne de terre.

Le M005 indique qu’un raccordement à la terre doit être réalisé lorsque cette opération est prévue par l’installation, l’équipement ou la procédure concernée. Selon le contexte technique, la mise à la terre peut notamment participer à la protection électrique ou à l’évacuation de charges électrostatiques.

Comme les autres signaux d’obligation ISO 7010, le M005 est de forme ronde, avec pictogramme blanc sur fond bleu.

Quand utiliser le panneau M005 ?

Le M005 doit être utilisé lorsqu’une mise à la terre constitue effectivement une action obligatoire. Il ne détermine pas à lui seul la méthode de raccordement, les caractéristiques du conducteur ou les vérifications nécessaires.

Pourquoi la mise à la terre peut-elle être obligatoire ?

La mise à la terre peut remplir différentes fonctions selon la conception de l’installation. Dans un contexte électrique, elle peut participer aux mesures de protection contre certains défauts électriques. Dans d’autres situations, elle peut être utilisée pour favoriser l’évacuation de charges électrostatiques susceptibles de s’accumuler.

Le panneau M005 permet de rappeler visuellement que le raccordement à la terre fait partie des actions à accomplir. Les modalités techniques restent celles prévues par le fabricant, la conception de l’installation et les procédures applicables.

Le pictogramme ne permet donc pas de déterminer si une installation est correctement mise à la terre. Il communique l’obligation d’effectuer le raccordement prévu.

M005 et symbole de borne de terre : quelle différence ?

Le M005 est un signal d’obligation : il demande d’effectuer une action, à savoir raccorder une borne de terre à la terre.

Un simple symbole technique de terre peut servir à identifier une borne ou une connexion sans constituer, à lui seul, un panneau d’obligation ISO 7010. Le contexte et la présentation graphique sont donc importants : le M005 se reconnaît notamment à son cercle bleu et à son pictogramme blanc.

Exemples d’utilisation du panneau M005

• Équipements électriques : rappeler le raccordement à la terre lorsqu’il est requis avant utilisation.
• Installations industrielles : identifier les opérations pour lesquelles une mise à la terre préalable est obligatoire.
• Cuves ou équipements techniques : signaler un raccordement à la terre prévu par la procédure applicable.
• Zones de transfert : rappeler la mise à la terre lorsqu’elle est requise pour la maîtrise des charges électrostatiques.
• Postes de travail : rendre visible l’action obligatoire à proximité du point de connexion concerné.

Norme ISO 7010 et réglementation

La norme ISO 7010 harmonise les symboles graphiques de sécurité afin d’en faciliter la reconnaissance. Le code M005 correspond au signal « Raccorder une borne de terre à la terre ».

En France, la signalisation de santé et de sécurité au travail est notamment encadrée par l’arrêté du 4 novembre 1993. Les panneaux d’obligation sont de forme ronde, avec un pictogramme blanc sur fond bleu. La mise en œuvre d’une signalisation de sécurité intervient en fonction des risques et complète les mesures de protection collective et l’organisation du travail.

Le M005 constitue une signalisation de l’action à effectuer. Il ne remplace ni la conception correcte de l’installation de mise à la terre, ni les dispositifs de protection électrique, ni les procédures de travail et vérifications nécessaires.

Choisir le format, le support et l’utilisation

Comment choisir la taille du panneau M005 ?

Ces dimensions constituent des indications pratiques de signalétique et non des distances réglementaires de lecture. Le format doit être choisi selon la distance d’observation, l’emplacement, l’éclairage et les éventuels obstacles.

Quel support choisir ?

Utilisation intérieure ou extérieure ?

Ces durées sont indicatives et dépendent du support, de l’installation, de l’environnement, de l’exposition et de l’entretien. Pour une installation extérieure particulièrement exposée, un film de lamination peut être proposé sur devis.

Où et comment installer le panneau M005 ?

• Installer le pictogramme à proximité immédiate de la borne ou du point de raccordement concerné.
• Le rendre visible avant l’utilisation de l’équipement ou le début de l’opération nécessitant la mise à la terre.
• Éviter les emplacements où le panneau pourrait être masqué par un capot, un câble ou un autre équipement.
• Choisir un format adapté à la distance d’observation et assurer un éclairage suffisant.
• Maintenir le panneau propre, dégagé et parfaitement lisible.

Lorsque la procédure impose un ordre précis, le M005 peut être complété par une instruction indiquant quand et comment effectuer le raccordement. La réalisation technique de la mise à la terre doit toujours respecter les prescriptions applicables à l’installation.

Questions fréquentes sur le pictogramme M005

Que signifie le panneau M005 ?

Le M005 signifie « Raccorder une borne de terre à la terre ». Il indique qu’une mise à la terre doit être effectuée lorsque cette opération est prévue.

Le M005 est-il un panneau d’obligation ?

Oui. Il appartient aux signaux d’obligation ISO 7010 et se présente sous la forme d’un cercle bleu avec pictogramme blanc.

Le M005 indique-t-il simplement l’emplacement d’une borne de terre ?

Non. Le M005 communique une action obligatoire de raccordement à la terre. Un simple symbole technique de terre peut avoir uniquement une fonction de repérage.

La mise à la terre concerne-t-elle uniquement le risque électrique ?

Non. Selon l’installation, une mise à la terre peut aussi être prévue pour évacuer des charges électrostatiques. La fonction exacte doit être déterminée à partir de la documentation et des procédures applicables.

Où installer le panneau M005 ?

Il est généralement placé près de la borne, du point de raccordement ou de l’équipement concerné, de manière à être visible avant l’opération nécessitant la mise à la terre.
