Panneau Danger surface chaude W017 – ISO 7010

Panneau Danger surface chaude W017 – ISO 7010

Le panneau Danger surface chaude W017 est un signal d'avertissement destiné à prévenir les personnes de la présence d'une surface dont la température peut provoquer une brûlure. Il permet d'identifier les équipements, machines et installations susceptibles de présenter un danger lors d'un contact direct, même bref.

Conforme au pictogramme ISO 7010 W017, ce panneau convient notamment aux fours industriels, plaques chauffantes, conduites de vapeur, machines de production, installations thermiques et équipements de laboratoire. Il contribue à la prévention des accidents en rappelant la nécessité d'éviter de toucher les surfaces chaudes et de respecter les consignes de sécurité.

Que signifie le pictogramme ISO 7010 W017 ?

La signification normalisée du W017 est « Attention, surface chaude » (« Warning; Hot surface »). Il avertit de la présence d'une surface susceptible de provoquer une brûlure au contact.

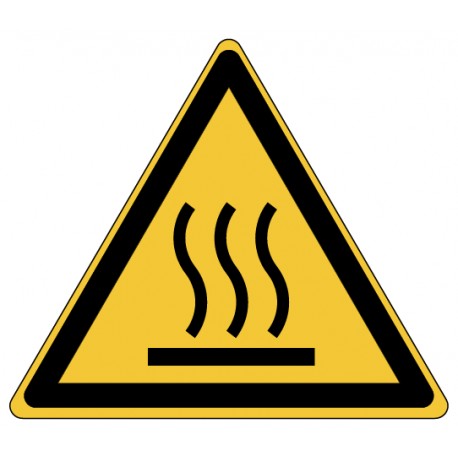

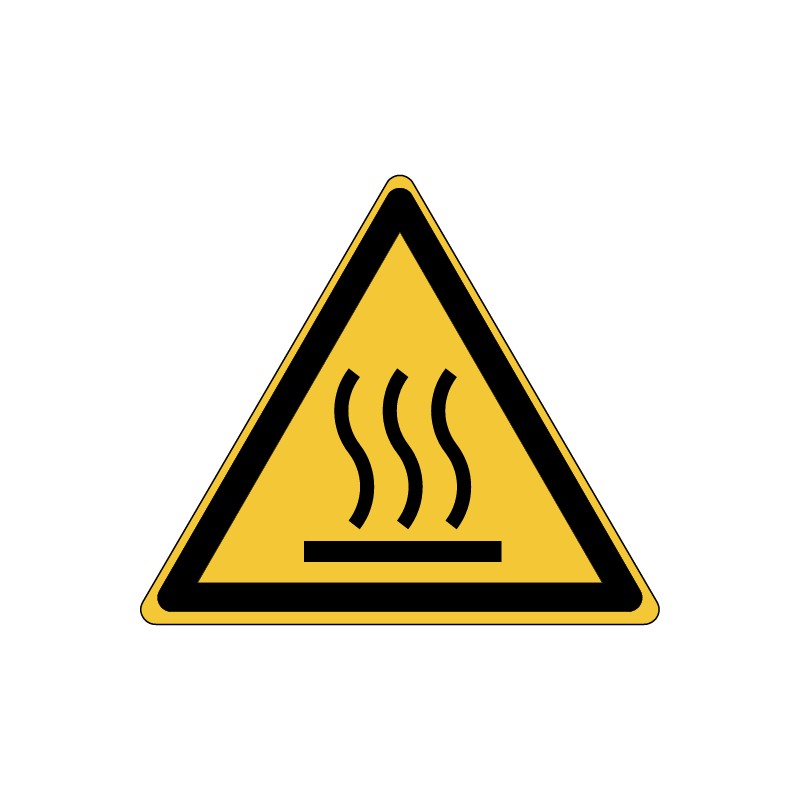

Le pictogramme représente trois lignes noires ondulées et verticales s'élevant au-dessus d'une ligne horizontale, évoquant la chaleur dégagée par une surface. Le symbole est placé au centre d'un triangle jaune bordé de noir, caractéristique des panneaux d'avertissement ISO 7010.

Le W017 signale un risque thermique par contact. Il peut concerner une pièce métallique, une paroi, un carter, une conduite ou un autre élément qui devient chaud pendant le fonctionnement d'une installation.

Le comportement attendu consiste à prendre les précautions nécessaires pour éviter tout contact avec la surface chaude, notamment avant une manipulation, une opération de nettoyage ou une intervention de maintenance.

Important : le W017 ne précise pas la température de la surface ni la durée pendant laquelle elle reste chaude. Un équipement arrêté peut conserver une chaleur résiduelle dangereuse après son utilisation.

Quand utiliser le panneau W017 ?

Le panneau W017 doit être installé lorsque l'évaluation des risques identifie une surface chaude présentant un danger de brûlure. Il est particulièrement utile lorsque la température élevée n'est pas immédiatement perceptible à l'œil nu.

Pourquoi signaler les surfaces chaudes ?

Une surface à température élevée peut provoquer une brûlure thermique par contact. La gravité dépend notamment de la température, du matériau, de la durée du contact et de la zone du corps exposée.

Les surfaces métalliques chaudes présentent un risque particulier en raison de leur capacité à transmettre rapidement la chaleur. Un contact accidentel de la main ou de l'avant-bras peut entraîner une brûlure importante.

Le danger peut être présent pendant le fonctionnement d'une machine, mais aussi après son arrêt. Certaines pièces conservent leur température pendant plusieurs minutes ou davantage, selon l'installation.

Les opérations de nettoyage, réglage, entretien et maintenance sont particulièrement concernées lorsque les intervenants doivent travailler à proximité d'éléments chauffants ou de surfaces habituellement protégées.

Une réaction réflexe à une brûlure peut également entraîner un mouvement brusque, une chute ou un contact avec une autre partie dangereuse de la machine.

Le panneau W017 permet d'avertir les personnes avant qu'elles ne touchent un équipement potentiellement chaud. Il contribue à rappeler que certaines surfaces ne doivent pas être manipulées sans précautions adaptées.

Attention : le panneau ne remplace pas les isolations thermiques, carters de protection, écrans, dispositifs de limitation de température et procédures de refroidissement.

Lorsque des gants ou d'autres protections sont nécessaires, leur choix doit tenir compte de la température, du type de contact et des caractéristiques de l'opération. Des gants de protection ordinaires ne garantissent pas nécessairement une protection contre les brûlures thermiques.

W017, W010, W021 et P010 : quelles différences ?

Le W017 avertit spécifiquement d'un risque de brûlure par contact avec une surface chaude. Il concerne les machines, conduites, parois et équipements présentant une température dangereuse.

Le W010 signale les basses températures et les conditions de gel. Il avertit notamment des risques de brûlure par le froid et de gelure. Il ne doit pas être utilisé pour une surface chaude.

Le W021 avertit de la présence de matières inflammables. Il concerne un risque d'incendie lié aux caractéristiques des matières présentes, et non directement le risque de brûlure par contact avec un équipement chaud.

Le P010 signifie « Ne pas toucher ». Il exprime une interdiction de contact et peut compléter le W017 lorsqu'il est nécessaire de proscrire toute manipulation d'une surface dangereuse.

Ces panneaux remplissent des fonctions distinctes : le W017 avertit de la chaleur d'une surface, tandis que les autres identifient des dangers différents ou imposent une interdiction.

Exemples d'utilisation du panneau W017

• Fours industriels : avertir les opérateurs du risque de brûlure au contact des portes et parois chauffées.
• Installations de vapeur : signaler les conduites, vannes et équipements présentant des températures élevées.
• Ateliers de production : identifier les éléments chauds des machines de transformation et de fabrication.
• Laboratoires : prévenir les utilisateurs des risques associés aux plaques chauffantes, étuves et dispositifs thermiques.
• Opérations de maintenance : rappeler la présence possible de chaleur résiduelle avant une intervention sur un équipement arrêté.

Norme ISO 7010 et réglementation

La norme ISO 7010 harmonise les symboles graphiques de sécurité. Le code W017 correspond au signal d'avertissement « Surface chaude ».

Sa fonction est d'avertir de la présence d'une surface chaude. Le comportement attendu consiste à prendre les précautions nécessaires pour éviter tout contact susceptible de provoquer une brûlure.

La documentation ISO prévoit un texte complémentaire pour améliorer la compréhension du W017, sauf lorsque le signal est accompagné de manuels, d'instructions ou d'une formation appropriés. Une mention telle que « Attention – Surface chaude » permet de préciser le message.

En France, la signalisation de santé et de sécurité au travail est notamment encadrée par l'arrêté du 4 novembre 1993. Les panneaux d'avertissement sont de forme triangulaire, avec un pictogramme noir sur fond jaune et une bordure noire.

La prévention des risques liés aux équipements de travail relève également des dispositions du Code du travail relatives à leur utilisation et à leur maintien en état de conformité, notamment les articles R. 4321-1 et suivants.

Les surfaces chaudes accessibles doivent faire l'objet d'une évaluation des risques et, lorsque cela est nécessaire, de mesures adaptées pour empêcher les contacts dangereux.

Le panneau W017 complète les protections thermiques, consignes de manipulation, procédures de refroidissement et équipements de protection adaptés. Son installation ne suffit pas, à elle seule, à maîtriser le risque de brûlure.

Choisir le format, le support et l'utilisation

Comment choisir la taille du panneau W017 ?

Ces dimensions sont des repères pratiques de signalétique et non des distances réglementaires de lecture. Le format doit être adapté à l'emplacement, à la distance d'observation et à l'éclairage.

Quel support choisir ?

Utilisation intérieure ou extérieure ?

Ces durées sont indicatives et dépendent du support, de la pose, de l'environnement, de l'exposition et de l'entretien. Pour une installation extérieure particulièrement exposée, un film de lamination peut être proposé sur devis.

Attention à la température du support : un panneau standard ne doit pas être collé ou fixé directement sur une surface très chaude sans vérification préalable de la résistance thermique de ses matériaux, de son impression et de sa fixation. Il peut être préférable de le placer sur une protection, un carter ou un support voisin moins exposé à la chaleur.

Où et comment installer le panneau W017 ?

• Installer le pictogramme à proximité immédiate de la surface chaude présentant un danger identifié, tout en conservant un emplacement sûr pour sa pose et sa lecture.
• Le positionner sur un carter, une protection ou un support adapté, avant qu'une personne ne puisse toucher accidentellement l'élément dangereux.
• Prévoir une signalisation aux différents points d'accès lorsque plusieurs côtés de l'équipement présentent un risque de contact.
• Ajouter une mention telle que « Attention – Surface chaude » ou « Ne pas toucher », selon les consignes applicables.
• Vérifier régulièrement la lisibilité, la fixation et la tenue du panneau, notamment dans les environnements soumis à la chaleur et aux nettoyages fréquents.

Le panneau Danger surface chaude W017 doit s'intégrer à une signalisation cohérente avec les températures et les risques réellement présents. Il complète les isolations thermiques, protections collectives, procédures de refroidissement, consignes de maintenance et équipements de protection adaptés, sans jamais s'y substituer.

Questions fréquentes sur le pictogramme W017

Que signifie le panneau W017 ?

Le W017 signifie « Attention, surface chaude ». Il avertit du risque de brûlure lors d'un contact avec un équipement ou une surface à température élevée.

Où installer un panneau Danger surface chaude ?

Il convient notamment aux fours, étuves, plaques chauffantes, conduites de vapeur, machines industrielles et installations thermiques présentant un risque de brûlure identifié.

Une machine arrêtée peut-elle encore nécessiter le panneau W017 ?

Oui. Certains équipements conservent une chaleur résiduelle dangereuse après leur arrêt. Le panneau reste pertinent tant que le risque de contact avec une surface chaude existe.

Peut-on coller un autocollant W017 directement sur une surface brûlante ?

Pas sans vérification. Il faut s'assurer que l'adhésif, le support et l'impression résistent à la température concernée. À défaut, privilégier un emplacement voisin protégé de la chaleur excessive.

Faut-il ajouter un texte au pictogramme W017 ?

La documentation ISO prévoit un texte complémentaire pour améliorer sa compréhension, sauf lorsque des manuels, instructions ou formations appropriés accompagnent le signal.
